Palvelinkeskuksen sähkönjakelu: missä muuntajat sopivat nykyaikaiseen digitaaliseen infrastruktuuriin

Katsotaanpa asia: kun ihmiset puhuvat pilvipalveluista, tekoälystä taimassiiviset hyperscale-tilat, valokeilassa ovat yleensä näyttävät asiat-huippuluokan-palvelimia, nestejäähdytyslaitteita tai nopeita{2}}verkkolaitteita. Mutta kaiken piin takana on valtava, voimaa{4}}nälkäinen peto.Datakeskuksetsyövät sähköä ennennäkemättömällä vauhdilla, ja pedon ruokkiminen tarkoittaa raskaaseen{0}}sähkörunkoon luottamista.

Tämän järjestelyn ehdoton ydin on nöyrämuuntaja. Ne eivät ole vain harmaita laatikoita, jotka istuvat rakennuksen ulkopuolella; he ovat laulamattomia sankareita varmistamassa, että sähkö pääsee sähköverkosta tuhansiin ympärivuorokautisiin palvelintelineisiin turvallisesti, siististi ja ilman ongelmia.

Tässä on realistinen katsaus siihen, kuinka virta todella virtaa nykyaikaisen datakeskuksen läpi ja miksi muuntajia on sijoitettu lähes jokaiseen arkkitehtuurin kulmaan.

Ota yhteyttä nyt

Jotta palvelinkeskus ei hämärtyisi, sähköasettelun on oltava uskomattoman jäsennelty mutta kestävä. Jos katsot vakiolaitteiston suunnitelmaa, tehomatka näyttää kutakuinkin tältä:

Utility GridKeskijännite{0}}kytkinlaitteetPäämuuntajaPien-jännitekytkinUPSPDUPalvelintelineet

Se näyttää paperilla lineaariselta, mutta jokainen vaihe on kriittinen tarkistuspiste. Ja useammin kuin ei, muuntaja tekee raskasta nostoa näiden vaiheiden välillä.

1. Korkea jännite portilla (käyttö- ja keski{1}}jännitekytkinlaitteet)

Datakeskukset eivät liity vain seinään. Ne vetävät valtavia määriämehua suoraan sähköverkosta keskijännitetasolla-yleensä missä tahansa 11–33 kV.

Ennen kuin raakateho menee lähelle datahallia, se osuu keski{0}}jännitekojeistoon. Ajattele tätä järjestelmän liikennepoliisina ja henkivartijana. Se käsittelee:

• Virheen rajaaminen(sähköongelman lopettaminen ennen kuin se räjäyttää koko järjestelmän)

• Piirin suojaus ja kuormanhallinta

• Reaaliaikainen virran{0}}valvonta

Mutta tässä on saalis: sisääntuleva jännite on tarpeeksi korkea paistamaan IT-laitteet välittömästi. Syötä muuntajat.

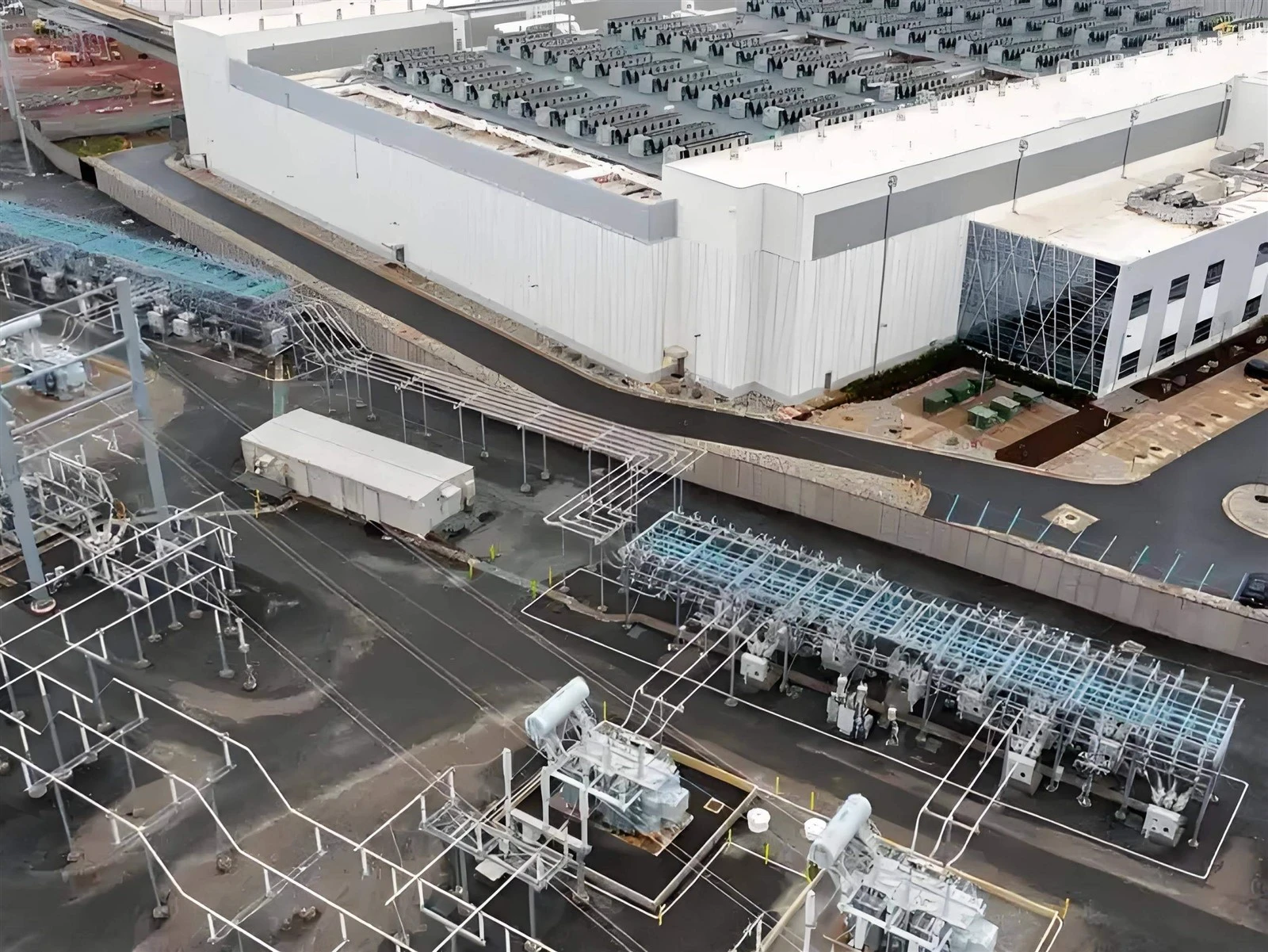

2. Stepping It Down (päävirtamuuntajat)

Tämä on ensimmäinen suuri varikkopysähdys. Päävirtamuuntaja sijaitsee suoraan sähkönsyötön ja laitoksen pienjännitteen{1}}jakelun välissä.

Sen tehtävä? Pudota tuo 22 kV (tai mikä tahansa paikallinen verkko siihen heittää) joksikin käyttökelpoiseksi, kuten 415 V tai 480 V. Mutta kyse ei ole vain numeroiden muuttamisesta. Nämä muuntajat tarjoavat sähköisen eristyksen (pitää verkon ilkeyden poissa sisäisistä järjestelmistä) ja rakentavat perustan redundanssille. Valtavissa hyperscale-sivustoissa näet useita päämuuntajia käynnissä rinnakkain. Tällä tavalla, jos joku kuolee tai tarvitsee huoltoa, N+1 tai 2N redundantti asennus varmistaa, että palvelimet eivät edes vilku.

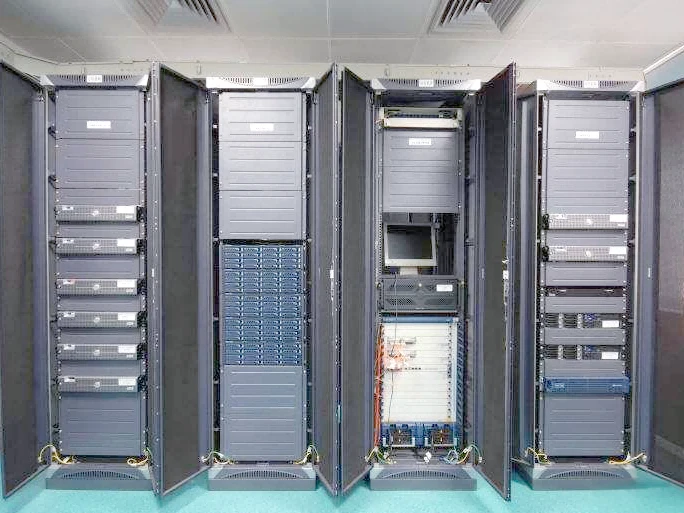

3. Turvaverkko (pien-jännitekytkinlaitteet ja UPS-järjestelmät)

Kun jännite on hallittavissa olevalla tasolla, se virtaa matalan{0}}jännitekojeiston läpi ja suuntaa suoraan UPS-järjestelmiin.

Tiedämme kaikki, mitä UPS tekee,{0}}se on täydellinen silta verkkovirran ja varageneraattoreiden välillä. Jos verkkovirta laskee, UPS käynnistyy välittömästi. Ne eivät ole neuvoteltavissa-:

• Kuilun kurominen sähkökatkojen aikana, kunnes generaattorit syttyvät

• Tasoittaa jännitteen laskuja ja piikkejä

• Suojaa järjettömän herkkiä IT-laitteita "likaiselta" voimalta

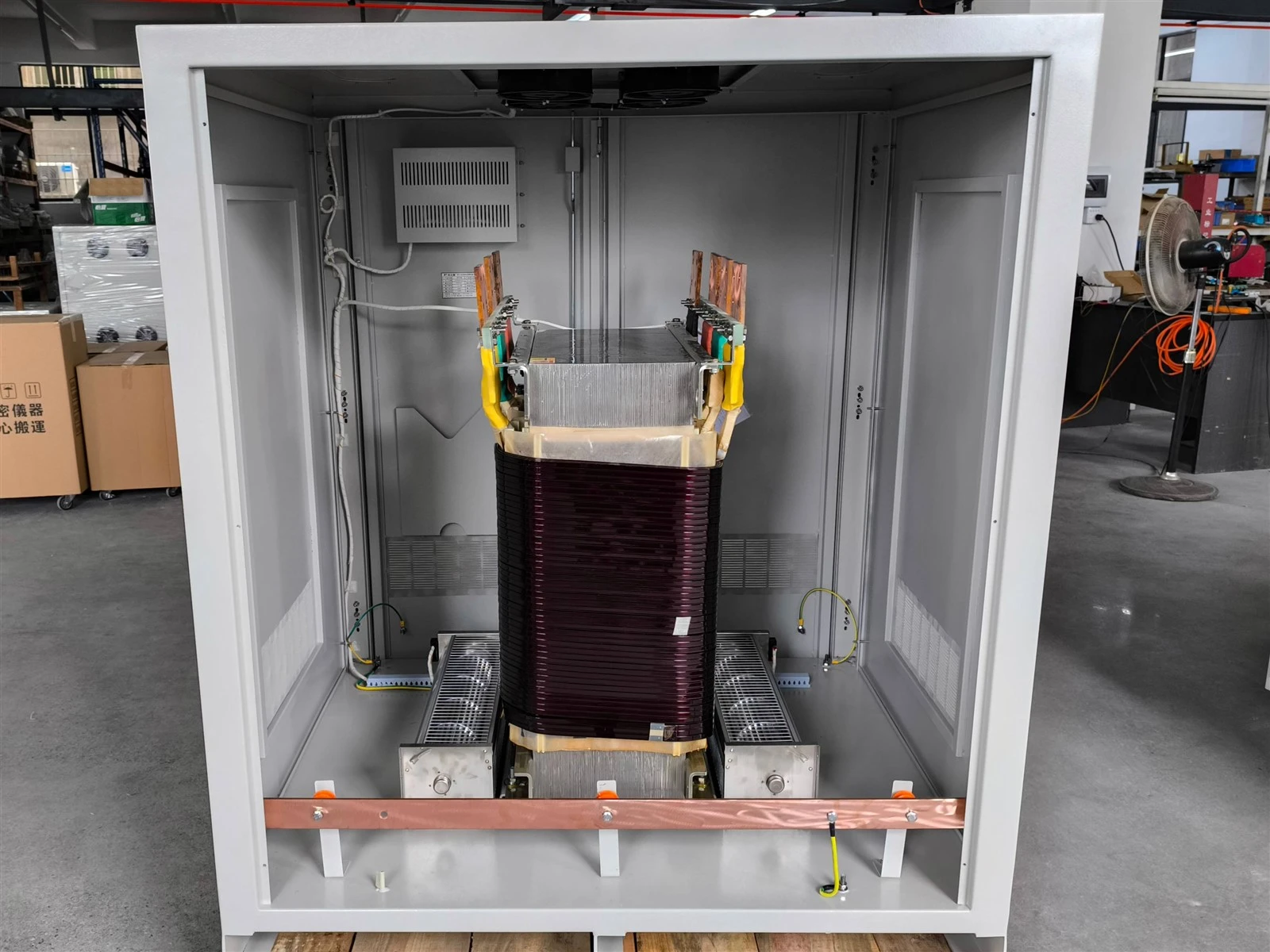

4. Signaalin puhdistaminen (UPS-lähtömuuntajat)

Täällä asiat menevät vähän sekaisin. Nykyaikaiset palvelimet ja tehoelektroniikka ovat "epälineaarisia kuormia", mikä tarkoittaa, että ne ottavat virtaa oudoissa, epätasaisissa paloissa eikä tasaisen aallon muodossa. Tämä aiheuttaa sähköistä kohinaa tai "harmonisia", jotka voivat tuhota järjestelmän-etenkin AI-raskaissa palvelinkeskuksissa, jotka ovat täynnä tiheitä GPU-klustereita.

Tämän korjaamiseksi monet laitokset pudottavat muuntajia suoraan UPS:n lähtöpuolelle. Nämä kaverit toimivat suodattimina. Ne tarjoavat:

• Harmoninen lieventäminen(sähkömelun puhdistaminen)

• Jännitteen muunnos ja nollan luominen

• Parempi maadoitus

Näissä ankarissa ympäristöissä insinöörit käyttävät yleensä erikoistuneitaK-arvioitutaiHarmoniset lieventävät muuntajat (HMT)koska tavalliset muuntajat vain ylikuumenevat ja antaisivat periksi.

5. Lähemmäksi telinettä (virranjakeluyksiköt - PDU:t)

Kun UPS on siivonnut asiat, virta siirtyy varsinaiseen datahalliin Power Distribution Units (PDU) -yksiköiden kautta. PDU on pohjimmiltaan ylistetty, älykäs steroidien katkaisijapaneeli. Se hoitaa haarapiirin jaon, valvoo kuormia ja estää ylivirran.

Mutta monissa lattiassa{0}}seistävissä PDU:issa on myös sisäänrakennetut eristysmuuntajat. He ottavat tuon 480 V:n ja laskevat sen viimeisen kerran 208 V:iin tai 120 V:iin telineitä varten, samalla kun he poistavat jäljellä olevan sähköisen melun. Kriittisissä-asennuksissa muuntaja-pohjaiset PDU:t ovat edelleen luotettavan virransyötön kultastandardi.

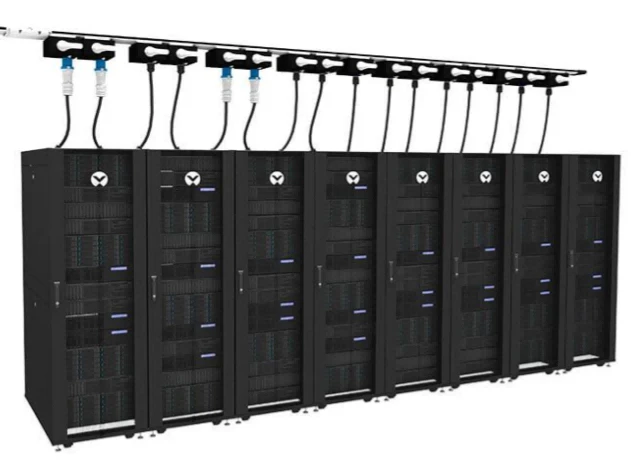

6. Kaaoksen hallinta (etävirtapaneelit - RPP:t)

Datahallien kasvaessa satojen kaapelien kuljettaminen keskusyksiköstä yksittäisiin telineisiin tulee painajaiseksi. Siellä etävirtapaneelit (RPP) tulevat käyttöön.

Nyt RPP:t yleensääläniissä on muuntajat. Ne ovat pohjimmiltaan satelliittikatkaisijapaneeleja. Mutta ne ovat mainitsemisen arvoisia, koska ne vähentävät kaapeliruuhkaa, helpottavat kapasiteetin laajentamista ja antavat teknikoiden lisätä uusia piirejä repimättä infrastruktuuria.

7. Viimeinen jalka: teline-PDU:t ja palvelinvirtalähde

Lopulta teho osuu telineeseen. Älykkäät teline-PDU:t (ePDU:t) jakavat vaihtovirran suoraan yksittäisille palvelimille. Nämä älykkäät nauhat seuraavat tehomittauksia reaaliajassa-ja antavat käyttäjille mahdollisuuden kytkeä virtaa etänä.

Jokaisen palvelinlaatikon sisällä sisäinen virtalähdeyksikkö (PSU) ottaa vallan ja tekee lopullisen muunnoksen vaihtovirrasta tasaisiin tasajännitteisiin (12V, 5V jne.), joilla prosessorit ja muistimoduulit todellisuudessa toimivat.

Jos otat tästä pois yhden asian, sen pitäisi olla, että muuntajat eivät ole vain jännitteenvaihtajia. Nykyaikaisessa digitaalisessa ympäristössä ne ovat moni-työkalu selviytymiseen. He ovat suoraan vastuussa:

• Vankka{0}}luotettavuus:Eristämällä järjestelmät ja tukemalla redundantteja polkuja ne pitävät käyttöaikatakuut voimassa.

• Virran laatu:Ne toimivat suodattimina, tappaen harmoniset ja sähköiset melut ennen kuin ne vahingoittavat mikrosiruja.

• AI-valmius:Tekoäly ja korkean{0}}suorituskyvyn laskenta (HPC) aiheuttavat valtavan lämpö- ja sähkörasituksen. Kehittyneet muuntajat on kirjaimellisesti rakennettu kestämään näitä epäsäännöllisiä, suuritiheyksisiä{2}}työkuormia sulamatta.

Tekoälyn ja reunalaskennan mieletön nousu pakottaa muuntajateknologian kehittymään. Seuraavan sukupolven datakeskusten muuntajat keskittyvät voimakkaastitehokkaampia{0}}ytimiävähentää energian tuhlausta,älykkäämpiä valvontaantureitaennustaa epäonnistumisia ennen kuin ne tapahtuvat, japienempiä fyysisiä jalanjälkiäkoska tila datahallissa on rahaa.

Loppujen lopuksi palvelinkeskuksen sähköarkkitehtuuri on uskomattoman monimutkainen ekosysteemi. Siitä hetkestä, kun virta lähtee verkosta siihen hetkeen, kun tekoälymalli käynnistyy, muuntajat ovat elintärkeitä lenkkejä, jotka pitävät koko ketjun yhdessä.
