Neutraali maadoitusvastus: avain sähköturvallisuuteen

Olet luultavasti ajanut jollain noista suurista sähköasemista ja nähnyt noita painavia metallilaatikoita humisevan korkeiden aitojen takana. Ne näyttävät melko teollisilta ja tylsiltä, ​​mutta yksi niistä tekee todella tärkeää työtä-kuten piilotettu jarrupoljin koko sähköverkossa. Sitä asiaa kutsutaan aNeutraali maadoitusvastus(tai NER, joskus kutsutaan nimellä NGR). Ilman sitä niinkin yksinkertainen asia kuin linjalle putoava puun oksa voisi muuttua suureksi sotkuksi, joka vahingoittaa laitteita ja katkaisee virran ikuisiksi ajoiksi.

Normaalisti sähkö pysyy kauniisti johtojensa sisällä ja virtaa mukana kuin vesi putkessa. Mutta sattuu-eristys epäonnistuu, salama iskee, kaapeli vaurioituu-ja virta karkaa tieltään. Se on avikavirta, ja jos sitä ei valvota, se on julmaa. Puhumme tarpeeksi energiasta kuparijohtimien höyrystämiseen sekunnin murto-osassa, muuntajien sulattamiseen, tulipalojen sytyttämiseen tai kaiken tuhoavien valokaarien aiheuttamiseen. Tavoitteena on pysäyttää tämä kaaos ennen kuin se kärjistyy.

Siinä NER tulee sisään. Se on pohjimmiltaan iso vastus, joka on koukussa muuntajan neutraalipisteen (järjestelmän tasapainotetun keskipisteen) ja todellisen maan väliin. Kun vikavirta yrittää syöksyä maahan, sen on ensin työnnettävä tämän vastuksen läpi. Vastus hidastaa sitä turvalliselle, ennustettavalle tasolle-riittävästi, jotta suojareleet ja katkaisijat voivat havaita ongelman ja laukeaa nopeasti, mutta ei niin paljon, että varusteet alkavat paistaa.

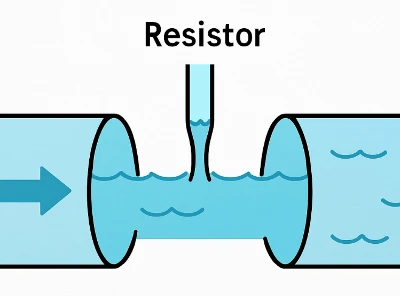

Ajattele sitä näin: ilman vastusta se on kuin palopostin avaaminen täysillä. NER:n kanssa se on enemmän kuin kapea suuttimen laittaminen letkuun -päästää silti vettä (virtaa) läpi "hälyttimen" laukaisemiseksi, mutta ei räjähtävää tulvaa.

Maadoituksessa on kyse siitä, että hajasähkölle annetaan turvallinen polku takaisin maahan ihmisten, laitteiden tai satunnaisten metalliosien kautta. Teemme sen esimerkiksi kuparitankoilla, jotka on työnnetty maahan mittarin lähellä, tai joskus jopa kotitalouksien vesiputkilla. Mutta pelkkä rajoittamattoman virran syöttäminen maahan on myös huono uutinen-se aiheuttaa massiivisia vikapiikkejä.

Kiinteä maadoitustarkoittaa nollan kytkemistä suoraan maahan, ei rajoituksia. Se on halpa ja yksinkertainen, ja katkaisijat laukeavat nopeasti, koska vikavirrat ovat valtavia. Huono puoli? Valtavat virtaukset=valtava vahinko. Valokaarisalamat, sulaneet johdot, tuhoutuneiden muuntajien-korjaukset tulevat kalliiksi ja kestävät ikuisuuden.

Vastus maadoitus(NER:llä) lisää tuon tahallisen jarrun. Se maksaa hieman enemmän etukäteen, mutta se leikkaa vaurioita vikojen aikana. Useimmat suuret teollisuuslaitokset, voimalaitokset ja laitokset menevät tälle tielle, koska seisokit satuttaa enemmän kuin vastuksen hinta.

Paikalliset muuntajat ovat lähiverkon sydän-suuria, kalliita, räätälöityjä asioita, joiden vaihtaminen kestää kuukausia, jos ne räjähtävät. Huono vika synnyttää mieletöntä lämpöä ja magneettisia voimia, jotka voivat vääntää keloja tai repiä eristeen sisällä. NER rajoittaa ylijännitettä suoraan nollapisteessä toimien iskunvaimenninta, joten muuntaja selviää ehkä vain lauenneesta katkaisijasta täydellisen tuhon sijaan.

Korkean-vastuksen maadoitus erittäin-kriittisiin kohtiin

Paikoissa, kuten sairaaloissa, datakeskuksissa tai missä tahansa sähkökatkos voi olla tuhoisa (ajattele leikkaussaleja tai palvelinfarmia), he käyttävät useinsuuren{0}}resistanssin maadoitus. Tässä vastus on superkorkea-arvo, joten vikavirta on pieni-ehkä vain muutama ampeeri, riittää lampun sytyttämiseen, mutta ei laukaise katkaisijoita heti. Virta pysyy päällä, hälytykset sammuvat, huoltohenkilöt etsivät ongelmaa sammuttamatta kaikkea. Bonus: huomattavasti pienempi valokaaren välähdysriski, joten myös työntekijät pysyvät turvallisemmin.

Varageneraattorit ovat hankalia verrattuna jättiläisverkkoon. Äkillinen vikapurkaus voi ravistaa niitä hulluna (ajatella jakoavaimen heittämistä pyörivään koneeseen) tai ylikuumentaa käämit, kunnes eristys sulaa. NER-tyyny, joka iskee, estää generaattoria tuhoamasta itseään juuri silloin, kun tarvitset eniten varavirtaa.

Modernin sisällä näet ruostumattomasta teräksestä valmistettujen nauhojen ristikot siksakkivan kuin jättiläismäiset leivänpaahdinelementit. Sähkö taistelee pitkän polun läpi ja muuttaa ylimääräisen energian lämmöksi, joka haihtuu turvallisesti. Ruostumaton teräs kestää ikuisesti-ei ruostu paljon, ei vuotoja.

Vanhemmissa käytettiin joskus nestevastuksia (suolavesisäiliöitä, jotka johtavat huonosti ja keittävät energiaa). Ne kestävät suuria aaltoja, mutta tarvitsevat jatkuvaa lastenhoitoa-haihduttamista, jäätymistä ja kemiallisia muutoksia. Teräsritilät voittivat alhaisen-huoltovarmuuden.

Äkilliset viat voivat aiheuttaa "transientteja ylijännitteitä"-ikäviä piikkejä, jotka pomppivat ympäriinsä ja lyövät reikiä eristeeseen ajan myötä. NER:t auttavat vaimentamaan näitä värähtelyjä antamalla järjestelmälle hallitun maadoituksen, kuten iskunvaimentimet epätasaisella tiellä.

Insinöörit eivät arvaa. Ne laskevat järjestelmän jännitteen, halutun vikavirtarajan (usein muutama sata ampeeria) ja sen perusteella, kuinka kauan sen tarvitsee kestää kuormitusta (yleensä 10 sekuntia -riittävän kauan, jotta katkaisijat voivat toimia). Se on rakennettu sprinttiä, ei maratonia varten: imeä massiivinen lämpö hetkeksi, sitten jäähtyy ja seiso taas valmiina. IEEE-standardit varmistavat, että ne on testattu tiukasti{5}}ei teräviä kulmia.

Tämä on jokapäiväistä päänsärkyä,{0}}johdin koskettaa maata jotenkin. Ilman hallintaa, puomi: aaltokaupunki. NER muuttaa sen pieneksi, havaittavaksi vuotokaiseksi, joka poistuu nopeasti, usein vain välkyntänä sähkökatkon sijaan.

Kaikki yhdistyy osoitteessatähtipiste(neutraali napa muuntajan sisällä). NER istuu siellä portinvartijana-vikavirran täytyy kulkea sen läpi päästäkseen maahan.

Nämä elävät ulkona, joten sää lyö heitä: sade hiipii sisään, ruostuu osia, estää ilmavirran. Vioista johtuvat lämpösyklit laajentavat/kutistavat metallia, löysentäen pultteja ajan myötä. Löysät tai syöpyneet liitokset luovat heikkoja kohtia, joissa kipinöinti voi alkaa.

Huolto on yksinkertaista, mutta tärkeää:

Silmämääräinen tarkistus: Avaa se ja etsi vuotoja, ruostetta, roskia tai lintujen pesiä.

Kiristä tavaraa: Pultit, liitokset{0}}värähtely löysää niitä.

Testaa mittarilla: Varmista, että vastus on edelleen paikallaan{0}}.

Ota ongelmat kiinni ajoissa, niin vältyt yllätyksiltä.

Sähköasemat näyttävät salaperäisiltä, ​​mutta älykäs suunnittelu pitää ne (ja meidät) turvassa. NER on hiljainen jarrupoljin-ilman sitä, pienet tapahtumat johtavat katastrofeihin. Se rajoittaa kaaosta, säästää muuntajia, katkaisee katkoksia ja suojaa kalliita laitteita. Sähkökäyttöisessä maailmassa se on yksi kulissien takana-sankareista-, jotka varmistavat, että virta pysyy luotettavana sen sijaan, että se muuttuisi tuhoisaksi. Aika siistiä kun ajattelee sitä.
